RY高溫導熱油泵該泵結構合理,性能優良,使用可靠。適用于輸送不含固體顆粒的高溫液體。其耐腐程度和使用溫度取決于與介質接觸的主要零件的材料。
RY高溫導熱油泵性能范圍(按設計點)
1、流量1-500m³/h;
2、揚程10-125m;
3、溫度-20ºC;-350ºC.
RY系列導熱油泵經我公司技術部門對產品反復設計改進,通過實踐實驗證明,我公司新一代RY系列導熱油泵在正常使用情況下可以避免介質的泄漏現象!特別是對滲透性急強的介質如:類似碳九油的介質等。
RY導熱油泵結構簡介

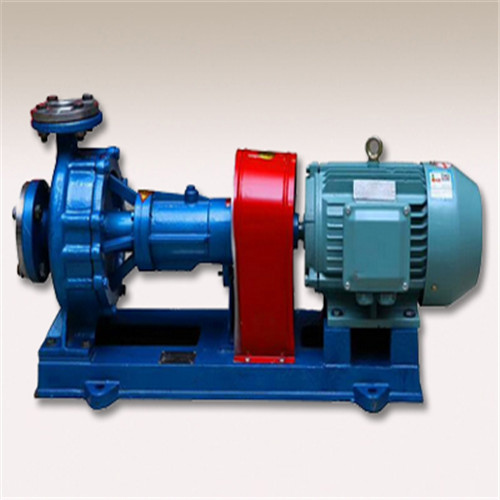

RY型熱油泵為單級懸臂式結構分為腳支撐和中心支撐,泵的進口為軸向吸入,出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。
RY系列導熱油泵主要由殼體、轉子、軸承、密封等部分組成,采用填料密封結構,附加耐溫油封,起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
RY系列導熱油泵該泵從設計上改變了傳統的熱油泵結構,采用自然散熱的冷卻方式,減少了泵的體積,使結構簡單,節約運行費用,安全可靠。
(1)RY熱油泵是消化吸收國外油泵的基礎上研制的二代產品,基本結構形式為單級單吸懸臂式腳支撐結構,熱油泵的進口為軸向吸入,出口為中心垂直向上,和電機同裝于底座上。
(2)RY熱油泵的支撐采用了雙端球軸承支撐的結構形式,前端采用潤滑油潤滑,后端采用潤滑脂潤滑,中間有一導油管,用以隨時觀察密封情況和回收導熱油。
(3)RY熱油泵采用自熱散熱結構,改變了傳統的水冷卻結構,使結構簡單,體積小,節約運行費用,性能好,使用可靠。
(4)RY熱油泵采用填料密封和機械密封相結合的形式,填料密封用耐溫的填料,具有良好的熱態適應性,而機械密封則采用機械強度高,耐磨性好的硬質合金材料,使高溫情況下密封性能良好。
(5)RY熱油泵采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封,使密封性能產生了飛躍,比橡膠類密封可靠性提高25倍,耐腐性能強。
RY高溫導熱油泵要根據需要進行選型。
