YPB滑片泵其工作原理是滑片裝在開槽的轉子中,轉子偏心的裝在泵體內,轉子轉動時,滑片自轉子內滑出,緊貼泵體表面滑動,轉子、滑片、泵體所形成的腔體隨轉子的轉動,其空間大小呈周期性的變化,腔體增大時,吸入介質,腔體變小時,排出介質,周而復始,完成介質的輸送過程。
(1)較強的自吸能力:用于抽吸地下罐時,提升高度可達7.5m。
(2)_率 泵內滑片受離心力、機械推力、液壓力的聯合作用,緊貼定子內曲線運動,從而使泵具有_的_率。
(3)保持性能不變的自調滑片:滑片從轉子槽中滑出,不斷補充磨損,而不降低泵的性能。這與齒輪泵有本質的區別。
(4)輸送剪力敏感性液體的能力:液力滑片_能的設計使泵在驅動時減少了滑片對流體的剪力及攪動,避免了因此而產生的流體性質的改變。
(5)維修簡單、方便 打開泵蓋,提出舊滑片,插入新滑片。只需幾分鐘,您的泵_可以重新投入工作。日常檢查同樣容易。
YPB系列滑片泵是一種容積式泵。YPB系列滑片泵主要用于輸送介質粘度10~200mm2s的潤滑油,也適用于輸送各種性質類似的化工產品,輸送介質溫度為0℃-120℃,該系列泵具備自吸能力。用于輸送介質粘度10~20000mm2s的潤滑油,原油,化工、食品漿狀液,也適用于輸送各種性質類似介質。輸送介質溫度為0℃~200℃,該系列泵具備自吸能力。

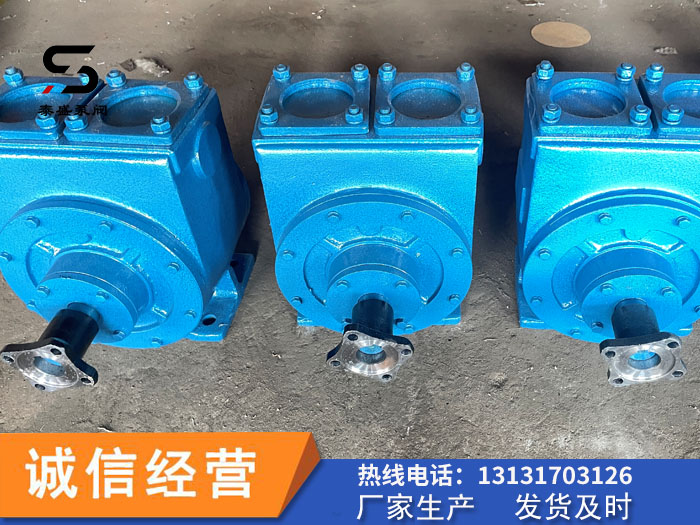

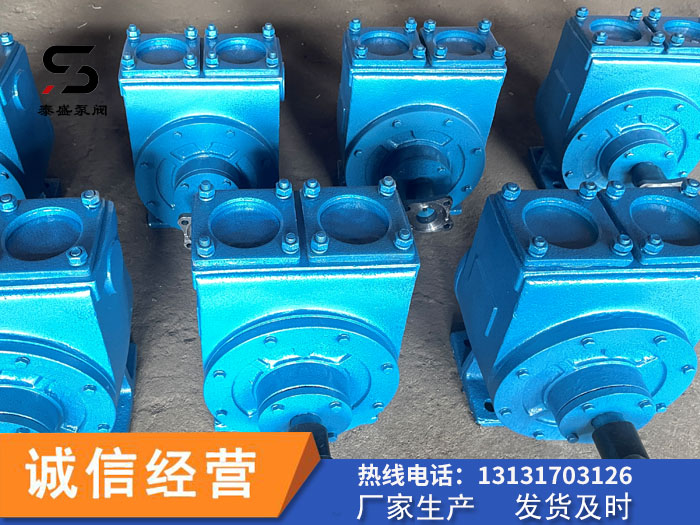

YPB 系列自吸滑片泵,采用帶葉片的轉子驅動液體。材質上采用球墨鑄鐵配合自潤滑的葉片。因為其優良的性能,可以傳輸粘性的和揮發性的液體,相比同等的泵功率更低。 在低轉速大流量的傳輸中更具優勢。
YPB滑片泵具有以上優點,而且自吸能力強,壽命長,體積小,效率高。在輸送汽油、柴油或者類似介質的情況下,
滑片泵具有非常大的優勢,是自吸式離心油泵和銅輪齒輪泵的替代品。

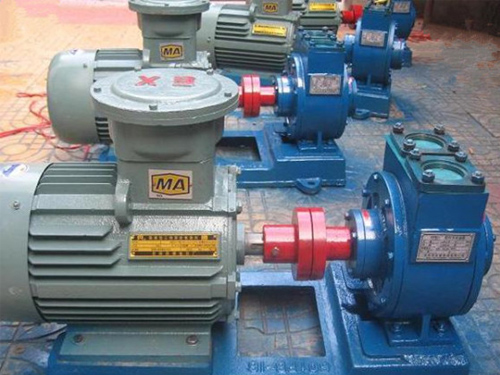

本泵廣泛的用于流動或固定裝置。在配合萬向聯軸器或液壓馬達時,該泵可以安裝在_油罐車上,也可以與電機或柴油發動機連接,按照在金屬地板上,用在_大流量加油機或者流動加油設備上。是銅輪齒輪泵的替代品。
性能參數表:
型號 | 流量(立方米/小時) | 排出壓力(Mpa) | 轉速 | 自吸高度 | 配用電機 | 電機型號 |
50YPB-8 | 8 | 0.4 | 960 | 6 | 1.5 | YB100ML1-6-1.5 |
50YPB-12 | 12 | 0.4 | 1450 | 6.5 | 3 | YB112M-4-4 |
60YPB-16 | 16 | 0.6 | 960 | 6.5 | 4 | YB132M1-6-4 |
60YPB-24 | 24 | 0.4 | 1450 | 7 | 5.5 | YB132S-4-5.5 |
65YPB-35 | 35 | 0.6 | 960 | 6.5 | 5.5 | YB132M2-6-5.5 |
80YPB-60 | 60 | 0.4 | 960 | 6.5 | 7.5 | YB160M-6-7.5 |
100YPB-100 | 100 | 0.4 | 960 | 6.5 | 11 | YB160L-6-11 |
