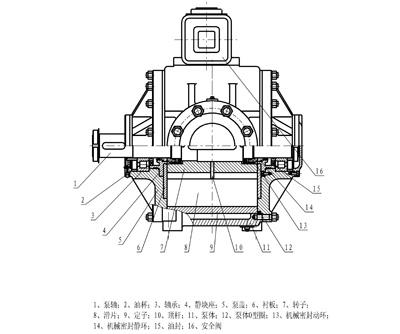

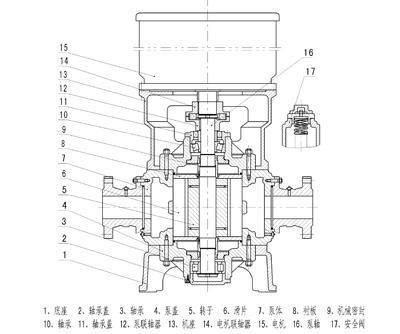

帶您認識HPB型滑片泵的簡約圖-泰盛

泊頭泰盛廠家研制生產HPB型滑片泵優勢比較多，該泵閥設備的工作原理便是將滑片進行安裝在開槽的轉子中，以及轉子偏心的裝在泵體內，當轉子進行轉動時，滑片自轉子內滑出，緊貼泵體表面滑動，轉子、滑片、泵體所形成的腔體隨轉子的轉動，其空間大小呈周期性的變化，腔體增大時，吸入介質，腔體變小時，排出介質，周而復始，完成介質的輸送過程。

實際上HPB型滑片泵又叫做滑板泵或者是葉片泵，該泵閥設備的主要結構便是由轉子以及定子(即泵殼)還有滑板及兩側蓋板進行組合而成。需要依靠偏心轉子旋轉時泵缸與轉子上相鄰兩葉片間所形成的工作容積的變化來輸送液體或使之增壓的回轉泵(見泵)。轉子是具有徑向槽的圓柱體，槽內安放滑片，滑片可以在槽內自由滑動。轉子偏心地安放在泵體內，當轉子由原動機帶動旋轉時，滑片依靠離心力或彈簧力緊壓在泵體的內壁上。在轉子前半轉，相鄰兩葉片所包圍的空間逐漸增大形成局部真空而吸人液體。而后半轉，此空間逐漸減小，擠壓液體，將液體壓送到排出管中。

HPB型滑片泵需要進行根據滑片安裝的位置從而分為內裝的滑片泵，其原理是將滑片進行安裝在轉子以上，還可分為外裝滑片泵，其原理是將滑片安裝在泵體以上。一般這類泵工作壓力在7MPa以下。該泵閥設備結構較緊湊，零件易磨損。外形尺寸不大，流量較均勻，運轉平穩，脈動和噪聲小，比一般齒輪泵的運行效率高。
