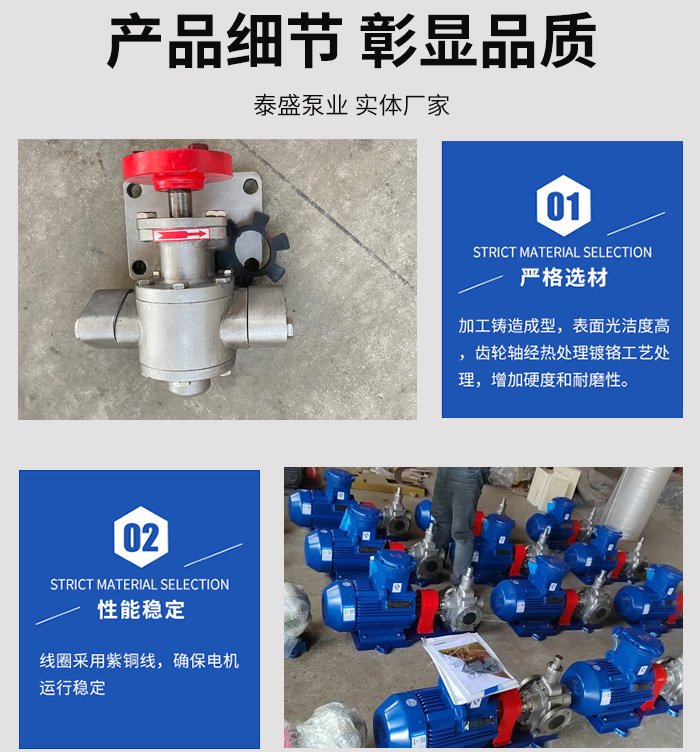

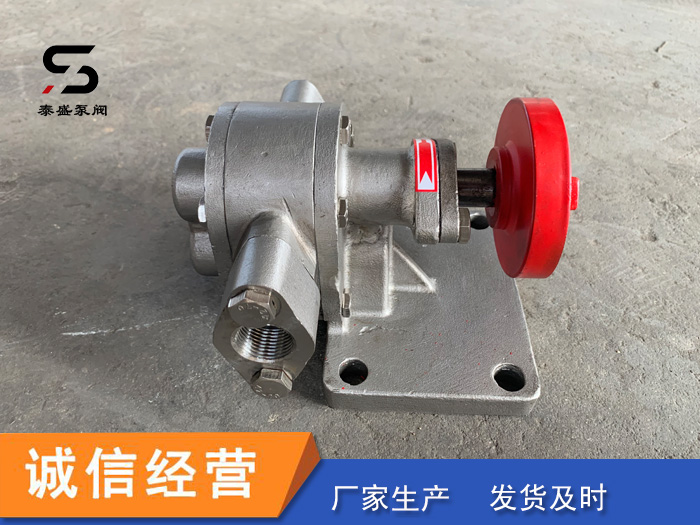

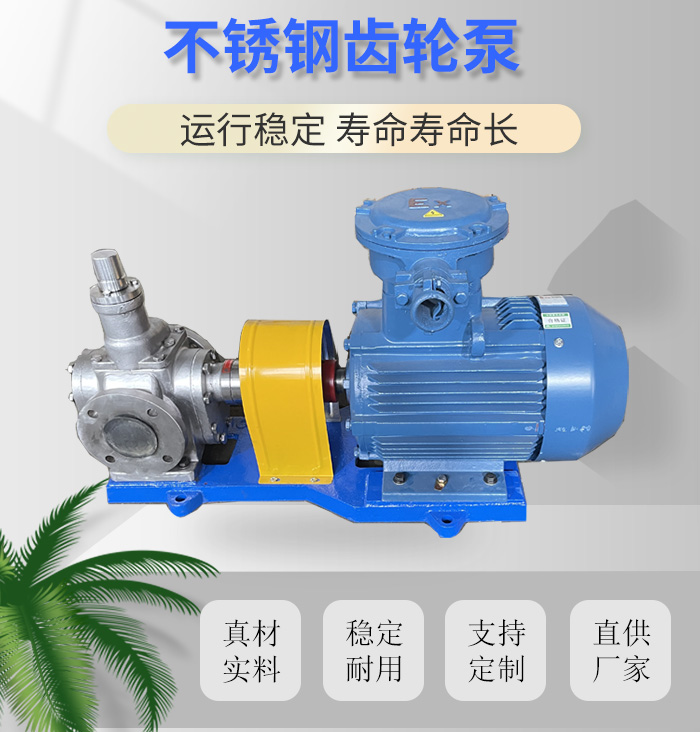

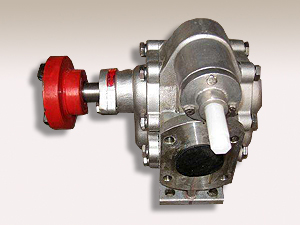

不銹鋼齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒,齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪,高溫齒輪泵常采用變位齒輪,輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。齒輪與軸制成一體,其剛性及可靠性高于齒輪與軸單獨制造的齒輪泵。國外低壓齒輪泵的齒輪常采用方形結構,即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度齒輪泵的輪齒寬度小于其齒頂圓直徑,這是為了減小齒輪的徑向受壓面積,降低齒輪、軸承的載荷。 不銹鋼齒輪泵是一種新型的輸送液體的機械,具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。
● 應用范圍
在輸油系統中可用作傳輸、增壓泵;
在燃油系統中可用作輸送、加壓、噴射的燃油泵;
在液壓傳動系統中可用作提供液壓動力的液壓泵;
在工業領域中,均可作潤滑油泵用;
●結構特點
本系列不銹鋼齒輪泵主要有齒輪、軸、泵體、閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力小,因此軸承負荷小,磨損小,泵效率高。
泵設有閥作為_(kāi)載保護,閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本閥不能作減壓閥的長期工作,需要時可在管路上另行安裝。
從主軸外伸端向泵看,為順時針旋轉。
不銹鋼齒輪泵一種齒輪泵,具體地說是一種具有耐酸、耐磨功能的齒輪泵。按照本實用新型所提供的設計方案,在殼體上安裝主動軸與被動軸,在主動軸位于殼體內的一段上安裝齒輪,在被動軸上安裝與齒輪嚙合的齒輪,形成一對齒輪副,在殼體上設置物料的進口與出口,其特征是:在殼體內容納齒輪副的空腔內壁設置陶瓷板。本裝置通過改變齒輪泵的構造,來提高齒輪泵的耐酸及耐磨性能。
不銹鋼齒輪泵性能參數表型號 | | 轉速 n r/min | 排出壓力 p Mpa | 必需汽 蝕余量 r m | 效率 η % | 電動機 |
m3/h | L/min | | |
KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
2CY-1.1/1.45 |
KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
2CY-2/1.45 |
kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
2CY-3.3/0.33 |
KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
2CY-5/0.33 |
KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
2CY-8/0.33 |
KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
2CY-12/0.33 |
KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
2CY-18/0.36 |
KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
2CY-29/0.36 |
KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
2CY-38/0.28 |
KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
2CY-58/0.28 |
KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
泊頭市泰盛泵閥有限公司支持非標定制,滿足您的生產需求,實體_生產廠家,質量可靠,價格合理,歡迎來電來函咨詢:0317-8293100 13131703126。
