高溫導熱油泵結構圖【泰盛分享】

作者:泊頭市泰盛泵閥有限公司  發布時間:2019/8/3 10:15:48
泰盛泵閥生產廠家在制作高溫導熱油泵的過程中是通過結構示意圖進行制作,其實其他生產廠家在制作的過程中也是需要通過泵閥設備的示意圖進行制作,以及其他型號的泵閥設備制作也是一樣的。下面大家跟隨泰盛廠家來了解一下該泵閥設備的結構示意圖是什么樣子的。

高溫導熱油泵軸承
高溫導熱油泵結構圖

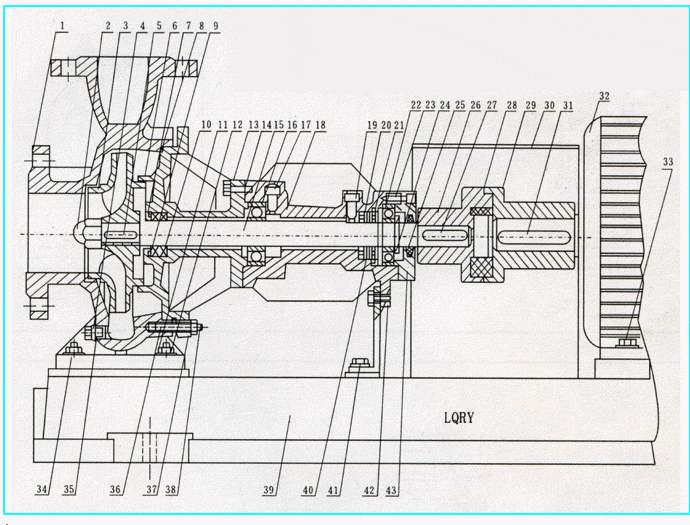

高溫導熱油泵示意圖
高溫導熱油泵的的拆卸順序:
1、放凈泵內液體及軸承托架內的潤滑油。

2、擰電機固定螺栓,將電機搬離底座,拆下兩半聯軸器。

3、拆下泵蓋聯接,松開軸承座托架螺栓,將泵蓋連同軸承托架和轉子部份一起從泵體由出。

4、擰下葉輪螺母拆下葉輪。

5、擰下泵蓋與軸承座螺栓,拆下泵蓋。

6、擰下右端軸承蓋螺栓,拆去軸承蓋。

7、拆下軸承檔圖。

8、將泵軸從軸承座中壓。

9、在泵軸壓出軸承和取下機械密封件動環和"0 "形困彈? (不損壞,無須取下)

10、在軸承座內壓出靜環'力"形圈。

以上是泰盛生產廠家為新老顧客提供的高溫導熱油泵結構圖,僅供大家參考!
