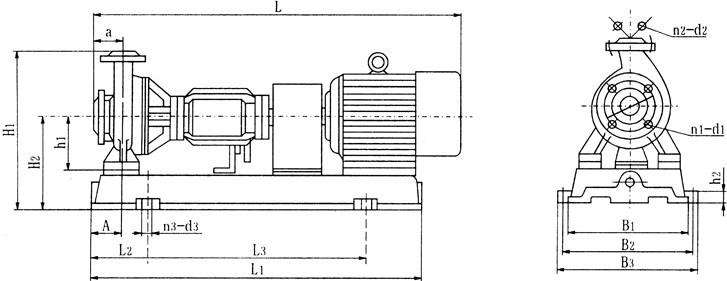

風冷式導熱油泵拆解圖-泰盛

1.泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響,所以安裝I作_仔細地

進行,不得草率行事。

2.泵吸入管的安裝高度、長度和管徑應滿足計算值,力求簡短,減少不必要的損失(如

彎頭等)

3吸入和吐出管路應有管架,泵不允許承受管路的負荷。

4.安裝地點應足夠?qū)挆?以方便檢修工作和良好散熱。

5.風冷式導熱油泵安裝順序:

1)將機組放在埋有地腳螺栓的基礎上,在底座與基礎之間放成對墊,作找正用。

2)松開聯軸器，用水平儀分別放在泵軸和底座上,通過調整楔塊墊使機組至水平,找正后,適當擰緊地腳螺栓以防走動。

3)用混凝土灌注底座和地腳螺栓孔。

4)待混凝土干固后,檢查底座和地腳螺檢是否有不良或松動等現象,檢查合格后應擰

緊地腳螺栓,并重新檢查泵的水平度。

5)校正泵軸和電機軸的同軸度,在聯軸器外圓上的偏差允許0.1毫米,兩聯軸器平面間的間隙應_2-3毫米在兩聯軸器端面一-周上,較大和較小間隙差數不得_過0.3毫米。

6)在接好管路及確定原動機轉動方向后，再接上聯軸器,并再校核-遍?的同軸度。

7)在機組實際試運轉3-4小時后作后面檢查,如沒有不良現象則認為安裝合格。
