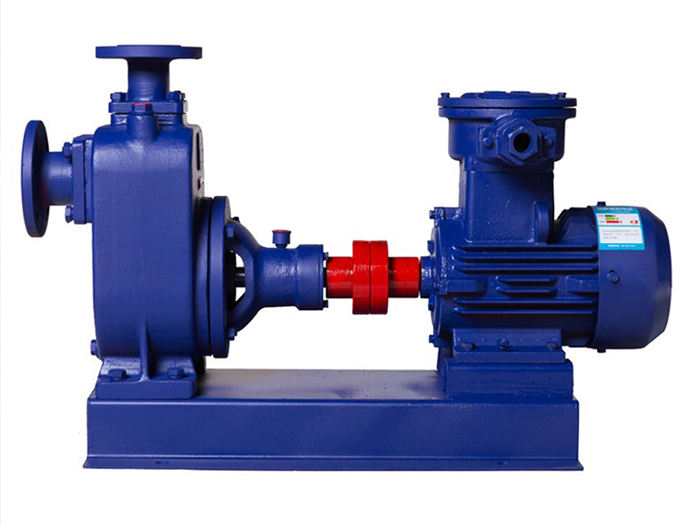

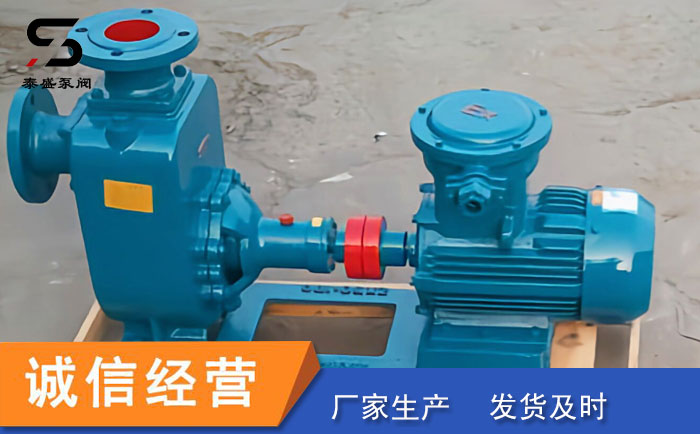

CYZ型自吸式離心泵
使用方便,操作簡單,效率高,運行穩定,適用范圍廣,可
用于石油行業、陸地油庫、油罐車等。并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等,分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水,介質溫度-20℃~140℃,如輸送化工液體可改用機械密封。
CYZ型自吸式離心泵結構型式:
采用軸同回液的泵體結構,泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在一些泵的軸承體底部設有冷卻室。泵內部高、低壓區間有密封環。軸端采用機械密封。
自吸離心泵由六部分組成的分別是葉輪,泵體,泵軸,軸承,密封環,填料函。
自吸式離心泵的基本構造:
1、葉輪是自吸離心泵的核心部分,它轉速高出力大,葉輪上的葉片又起到主要作用,葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑,以減少水流的摩擦損失。
2、泵體也稱泵殼,它是水泵的主體。起到支撐固定作用,并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接,將電動機的轉距傳給葉輪,所以它是傳遞機械能的主要部件。
4、軸承是套在泵軸上支撐泵軸的構件,有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3~3/4的體積太多會(huì )發熱,太少又有響聲并發熱!滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂賤,太少軸承又要過熱燒壞造成事故!在水泵運行過程中軸承的溫度高在85度一般運行在60度左右,如果高了要查找原因(是否有雜質,油質是否發黑,是否進水)并及時處理!
5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會(huì )造成泵內高壓區的水經此間隙流向低壓區,影響泵的出水量,效率降低!間隙過小會(huì )造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏,延緩葉輪和泵殼的所使用壽命,在泵殼內緣和葉輪外援結合處裝有密封環,密封的間隙保持在0.25~1.10mm之間為宜。
6、填料函主要由填料,水封環,填料筒,填料壓蓋,水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙,不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空!當泵軸與填料摩擦產生熱量要靠水封管住水到水封圈內使填料冷卻!保持水泵的正常運行。
以上是 CYZ型自吸式離心泵結構形式介紹,CYZ型自吸式離心泵使用可靠運行穩定,歡迎咨詢。更多內容請瀏覽:http://elcaro.cn/
