不銹鋼LQ3A轉子泵是泰盛泵閥設備廠家近期啊新生產的一種轉子泵，相信大家對于它的相關介紹以及工作原理都很好奇吧，不妨跟隨泰盛廠家的技術人員來了解一下吧，增加大家對該泵閥設備的一些相關知識。

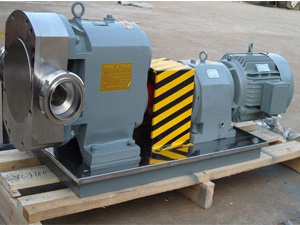

不銹鋼LQ3A轉子泵產品介紹：
轉子泵又 稱膠體泵、凸輪泵、三葉泵、萬用輸送泵等，轉子泵屬于容積泵。它是借助于工作腔里的多個固定容積輸送單位的周期性轉化來達到輸送流體的目的的。電 動機的機械能通過泵直接轉化為輸送流體的壓力能，泵的流量只取決于工作腔容積變化值以及其在單位時間內的變化頻率，而（理論上）與排出壓力無關；轉子泵在 工作過程中實際上是通過一對同步旋轉的轉子。轉子有箱體內的一對同步齒輪進行傳動，轉子在主副軸的帶動下，進行同步反方向旋轉。使泵的容積發生變化，從而 構成較高的真空度和排放壓力。特別適合衛生級介質和腐蝕性、高粘度介質的輸送。

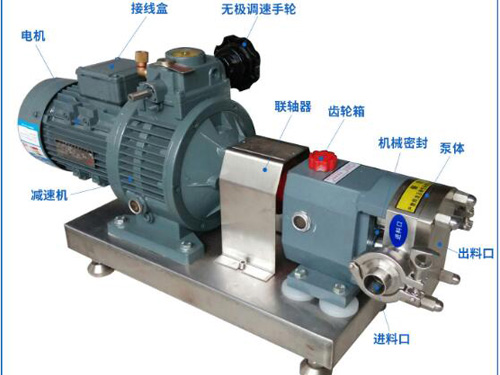

它采用了聯軸整體組裝，使體積變?。ㄩL(cháng)度可以減短100-250mm），減少占地面積，結構緊湊，外包不銹鋼，鏡面拋光，外形美觀，檔次高，避免原來涂 膏刷漆的脫 落。 性能優化：采用聯軸整體組裝，減少彈性聯軸器功率消耗，噪音及磨損更換而提高工作效率，得到了較高的效率，較小的內部滑動和更長的使用壽命。
不銹鋼LQ3A轉子泵工作原理：
轉子泵依靠?jì)赏椒聪蜣D動的轉子（齒數為2—4）在旋轉過程中于進口處產生吸力（真空度），從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按 a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質；到位置b時，B室中封閉了部分介質；到位置C時，A室中也封閉了介質；到位置d時，A室 B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質（物料）即被源源不斷輸送出去。
不銹鋼LQ3A轉子泵應用范圍：
1．食品飲料類：乳品、乳膠、巧克力、糖漿、乳酪、麥芽汁、啤酒、汽水
2．水果濃縮物：布丁、果醬、果凍、番茄醬
3．糊類產品：脂肪及油脂等等
4．化妝品：面霜、洗滌劑、發型凝膠、香料油等等
5．藥物類：浸膏、乳劑、藥丸漿等等
6．化學工業：染料、脂肪、溶劑、樹脂及聚合物
不銹鋼LQ3A轉子泵技術參數：
產品型號 | 每百轉排量 | 建議調速范圍 | 對應流量 | 電機功率 | 進、出口管徑 |
（L） | （rpm） | （L/H） | （Kw） | （mm） |
LQ3A-3 | 3 | 200-500 | 300-800 | 0.55 | Ø25×1.5 |
LQ3A-6 | 6 | 650-1600 | 0.75 | Ø25×1.5 |
LQ3A-8 | 8 | 850-2160 | 1.5 | Ø25×1.5 |
LQ3A-12 | 12 | 1300-3200 | 2.2 | Ø38×1.5 |
LQ3A-20 | 20 | 2100-5400 | 3 | Ø38×1.5 |
LQ3A-30 | 30 | 200-400 | 3200-6400 | 4 | Ø42×1.5 |
LQ3A-36 | 36 | 3800-7600 | 4 | Ø42×1.5 |
LQ3A-52 | 52 | 5600-11000 | 5.5 | Ø51×1.5 |
LQ3A-66 | 66 | 7100-14000 | 7.5 | Ø63.5×2 |
LQ3A-78 | 78 | 9000-18000 | 7.5 | Ø63.5×2 |
LQ3A-100 | 100 | 1100-22000 | 11 | Ø76×2 |
LQ3A-135 | 135 | 15000-30000 | 15 | Ø89×2 |
LQ3A-160 | 160 | 17000-35000 | 18.5 | Ø89×2 |
LQ3A-200 | 200 | 20000-43000 | 22 | Ø100×2 |
