高粘度瀝青泵的工作原理及結構
(1)工作原理
高粘度瀝青泵具有內齒的驅動齒輪(外轉子)帶動內轉子在全封閉的泵體內作同方向轉動,泵體和前蓋的月牙板使吸人曰和排出曰隔開。轉動時,在吸人曰形成負壓,液體被吸人,轉子將液體帶到排出曰,受壓排出泵體,完成了液體的輸送。

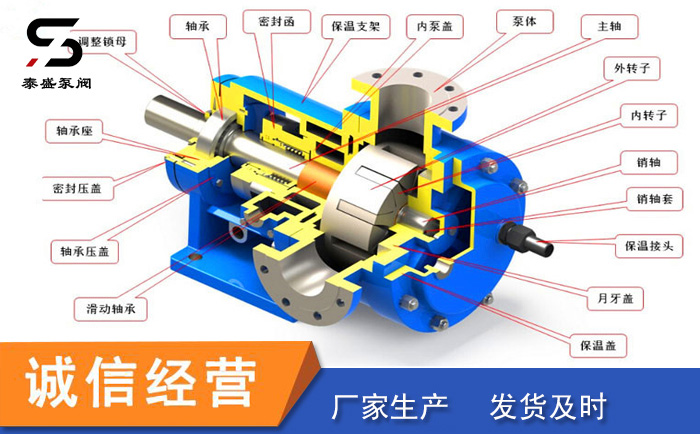

(2)結構
高粘度瀝青泵泵主要有內外轉子,軸,泵體,前蓋,托架,密封,軸承等組成。密封有機械密封和填料密封兩種形式,對于高溫、高粘稠度及腐蝕性較強的介質,選用填料密封。

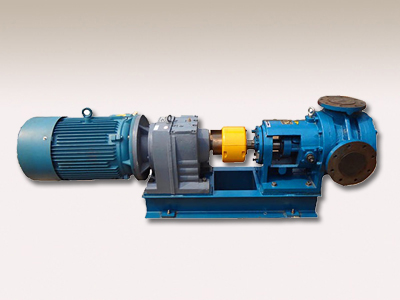

輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,作時通蒸汽保溫融化。泵可配安全閥,當泵或管路系統_壓時,安全閥打開,形成內部回流,_系統安全。泵裝置由泵、電機和底座組成。從主軸外伸端向泵看,為順時針旋轉。
高粘度瀝青泵的優點:
(1)輸送液體平穩,無脈動、振動小、噪音低。
(2)有很強的自吸性能。
(3)正確選用零件材料,可輸送多種有腐蝕性的介質,使用溫度達200C°。
(4)內外轉子轉向相同,磨損小,使用壽命長。
(5)泵的轉速與流量呈線性函數關系,可適當改變轉速來改變泵的流量。
(6)特別適用高粘稠度介質的輸送。
1.流量大、壓力高。輸送液體平穩,無脈動、振動小、噪音低。
2.有很強的自吸性能,特別適用高粘稠介質的輸送。
3.內外轉子轉向相同,磨損小、易維護、壽命長。
4.正確選材,可輸送多種有腐蝕性的介質,使用溫度可達200。
