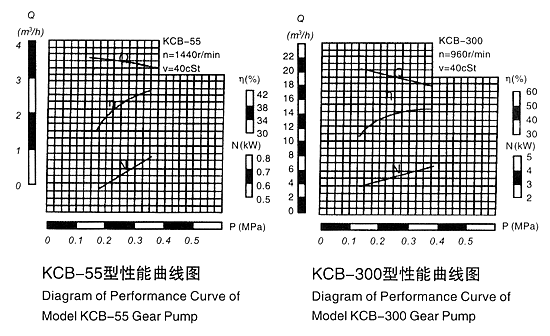

性能曲線圖
|
各型齒輪泵的性能參數，是在介質粘度
4×10-3m2/s(40cSt)
時確定的。性能參數表中給出的參數值適用于介質粘度
1×10-5
～
8×10-5m2/s(10
～
80cSt)
范圍內，_出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的_的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。
|
KCB
齒輪泵安裝說明：
1 、安裝泵的地點應足夠寬敞，以方便檢修工作。
2 、泵安裝的好壞，對泵的平穩運行和使用壽命有很重要的影響，所以安裝校正工作_仔細地進行，不得草率行事。
3 、泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不必要的損失（如彎頭等）；并_泵在工作時，不_過其允許汽蝕余量。
4 、吸入和排出管路應該有支架。泵不允許承受管路的負荷。
KCB 齒輪泵安裝順序：
1 、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
2 、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心度。
3 、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米；兩聯軸器平面的間隙應_2～4毫米，（小泵取小值）間隙要均勻，允差0.3毫米。
4 、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊用校正用。
5 、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。
6 、松開聯軸大，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。
7 、在機組實際試運行2～3小時后，作_后檢查，如無不良現象，則認為安裝合格。
※

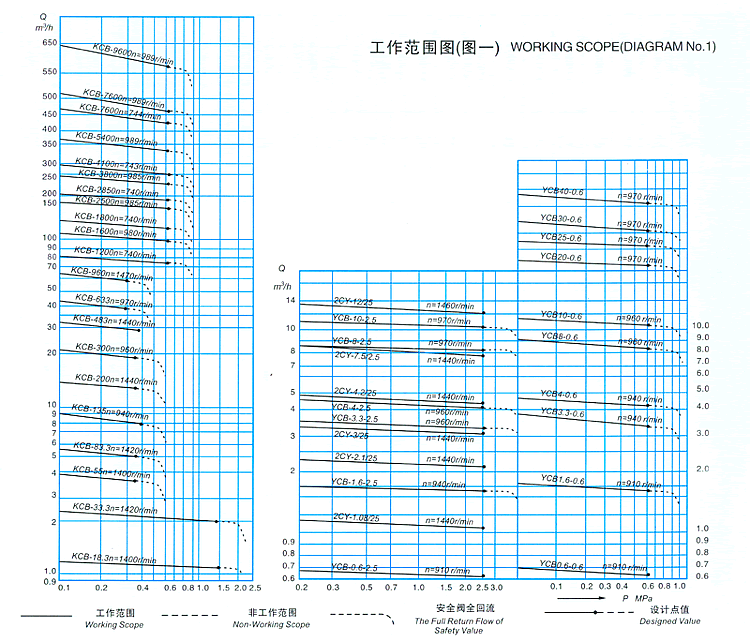

工作范圍圖
KCB18.3
～
83.3
型泵外型、安裝尺寸
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
φD
|
G
|
4-φd
|
|
KCB-18.3
|
217.5
|
35
|
80
|
115
|
16
|
192
|
150
|
120
|
66
|
136
|
90
|
69
|
20
|
G3/4"
|
16
|
|
KCB-33.3
|
231
|
42.5
|
80
|
115
|
16
|
192
|
150
|
120
|
66
|
136
|
90
|
69
|
20
|
G3/4"
|
16
|
|
KCB-55
|
246
|
50
|
80
|
115
|
16
|
192
|
150
|
120
|
66
|
136
|
90
|
69
|
20
|
G1"
|
16
|
|
KCB-83.3
|
271
|
62
|
80
|
115
|
16
|
192
|
150
|
120
|
66
|
136
|
90
|
69
|
20
|
G11/
2
"
|
16
|

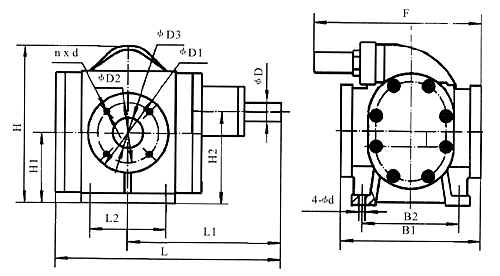

KCB200-960
型泵外型、安裝尺寸
|
型號
|
L
|
L1
|
L2
|
B1
|
B2
|
H
|
H1
|
H2
|
F
|
φD1
|
φD2
|
φD3
|
n×d
|
φD
|
4-φd
|
|
KCB-200
|
290
|
200
|
66
|
214
|
160
|
263.5
|
118
|
152.5
|
300
|
140
|
110
|
50
|
4-M12
|
28
|
13
|
|
KCB-300
|
354
|
230
|
90
|
225
|
180
|
308
|
128
|
170
|
318
|
155
|
123
|
70
|
6-M14
|
32
|
16
|
|
KCB-483.3
|
354
|
230
|
90
|
225
|
180
|
308
|
128
|
170
|
318
|
155
|
123
|
70
|
6-M14
|
32
|
16
|
|
KCB-633
|
415
|
270
|
120
|
280
|
175
|
385
|
188
|
205
|
380
|
190
|
158
|
100
|
8-M14
|
38
|
18
|
|
KCB-960
|
415
|
270
|
120
|
280
|
175
|
385
|
188
|
205
|
380
|
190
|
158
|
100
|
8-M14
|
38
|
18
|

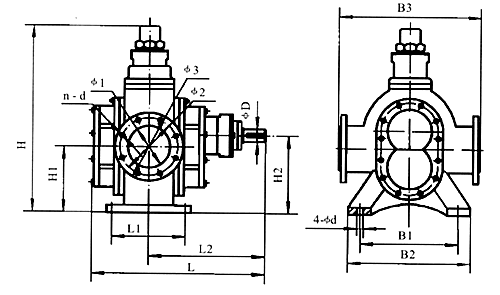

KCB1200-9600
型泵外型、安裝尺寸
|
型號
|
L
|
L1
|
L2
|
B1
|
B2
|
B3
|
H
|
H1
|
H2
|
φ1
|
φ2
|
φ3
|
n-d
|
φD
|
4-φd
|
|
KCB-1200
|
715
|
300
|
480
|
415
|
463
|
510
|
708
|
220
|
300
|
150
|
225
|
260
|
8-φ18
|
56
|
25
|
|
KCB-1600
|
|
KCB-1800
|
830
|
340
|
547
|
460
|
585
|
684
|
876
|
262
|
350
|
200
|
280
|
315
|
8-φ18
|
76
|
25
|
|
KCB-2500
|
|
KCB-2850
|
948
|
380
|
625
|
520
|
584
|
640
|
915
|
299
|
400
|
250
|
335
|
370
|
12-φ18
|
86
|
25
|
|
KCB-3800
|
|
KCB-4100
|
|
KCB-5600
|
1085
|
345
|
700
|
500
|
600
|
740
|
1155
|
386
|
500
|
350
|
445
|
490
|
12-φ23
|
95
|
32
|
|
KCB-7000
|
|
KCB-7600
|
|
KCB-9600
|

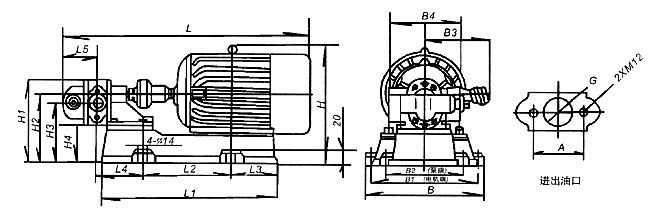

KCB-18.3
～
KCB-83.3
外型、安裝尺寸及重量
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
B3
|
B4
|
A
|
G
|
重量
Weight(kg)
|
|
KCB-18.3
|
566
|
391
|
239
|
86
|
75
|
86
|
230
|
176
|
130
|
109
|
40
|
259
|
225
|
190
|
155
|
192
|
52
|
G3/
4
"
|
62.15
|
|
KCB-33.3
|
618
|
416
|
256
|
86
|
82
|
93
|
285
|
186
|
140
|
119
|
50
|
279
|
245
|
190
|
180
|
192
|
52
|
G3/
4
"
|
66.8
|
|
KCB-55
|
595
|
391
|
239
|
86
|
89.5
|
100.5
|
230
|
176
|
130
|
109
|
40
|
259
|
225
|
190
|
155
|
192
|
70
|
G1"
|
64.15
|
|
KCB-83.3
|
652
|
416
|
256
|
94
|
102
|
113
|
285
|
186
|
140
|
119
|
50
|
279
|
245
|
190
|
180
|
192
|
78
|
G11/
2
"
|
70.15
|

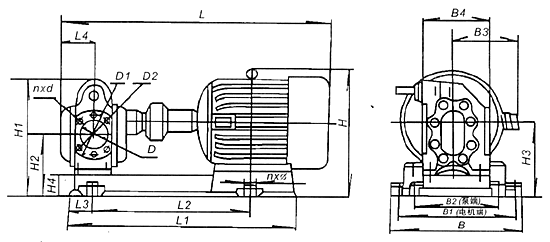

KCB-200
～
KCB-960
外型、安裝尺寸及重量
|
型號
|
L
|
L1
|
L2
|
L3
|
L4
|
n×φ
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1
|
B2
|
B3
|
B4
|
D
|
D1
|
D2
|
n×d
|
重量
Weight(kg)
|
|
KCB-200
|
709
|
577
|
419
|
58
|
90
|
4×φ16
|
355
|
314
|
168
|
202
|
50
|
326
|
290
|
240
|
190
|
214
|
φ50
|
φ110
|
φ140
|
4×M12
|
135
|
|
KCB-300
|
883
|
715
|
502
|
80
|
124
|
4×φ22
|
423
|
378
|
198
|
240
|
70
|
390
|
340
|
280
|
210
|
228
|
φ70
|
φ123
|
φ155
|
6×M14
|
173
|
|
KCB-483.3
|
972
|
795
|
565
|
890
|
124
|
4×φ22
|
465
|
378
|
198
|
240
|
70
|
450
|
400
|
290
|
255
|
228
|
φ70
|
φ123
|
φ155
|
6×M14
|
213
|
|
KCB-633
|
1074
|
901
|
629
|
100
|
145
|
4×φ22
|
500
|
455
|
258
|
275
|
70
|
450
|
400
|
285
|
255
|
280
|
φ100
|
φ158
|
φ190
|
8×M14
|
274.5
|
|
KCB-960
|
1099
|
900
|
635
|
100
|
145
|
4×φ22
|
525
|
455
|
283
|
275
|
70
|
470
|
420
|
285
|
285
|
280
|
φ100
|
φ158
|
φ190
|
8×M14
|
304.5
|
KCB-1200
～
KCB-9600

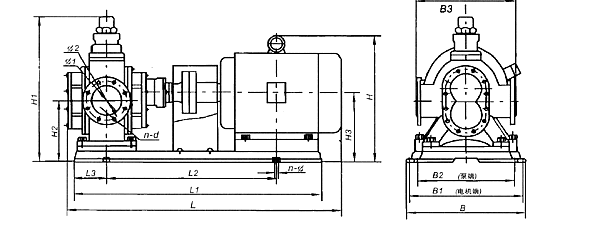

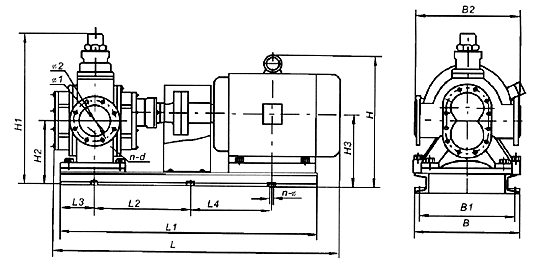

外型及安裝尺
|
型號
Model
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
H2
|
H3
|
B
|
B1
|
B2
|
B3
|
φ1
|
φ2
|
n×d
|
n×φ
|
|
KCB1200/0.6
|
1771
|
1470
|
990
|
194
|
780
|
828
|
340
|
420
|
683
|
631
|
621
|
510
|
φ150
|
φ225
|
8-φ18
|
4-φ25
|
|
KCB1600/0.6
|
|
KCB1800/0.6
|
2036
|
1704
|
1142
|
230
|
1020
|
996
|
382
|
470
|
772
|
720
|
720
|
684
|
φ200
|
φ 280
|
8-φ18
|
4-φ25
|
|
KCB2500/0.6
|
|
KCB2850/0.6
|
2294
|
1930
|
1250
|
270
|
1070
|
1035
|
419
|
520
|
810
|
750
|
750
|
640
|
φ250
|
φ 335
|
12-φ18
|
4-φ30
|
|
KCB3800/0.6
|
|
KCB4100/0.6
|
2524
|
2008
|
1340
|
270
|
1200
|
1035
|
419
|
520
|
1163
|
906
|
750
|
640
|
φ250
|
φ335
|
12-φ18
|
4-φ30
|
|
KCB5400/0.6
|
|
KCB5600
|
2632
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
350
|
445
|
12-23
|
6-32
|
|
KCB7000
|
2662
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
350
|
445
|
12-23
|
6-32
|
|
KCB7600
|
2632
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
350
|
445
|
12-23
|
6-32
|
|
KCB9600
|
2662
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
350
|
445
|
12-23
|
6-32
|
|
|
|
型號
Model
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
H2
|
H3
|
B
|
B1
|
B2
|
B3
|
φ1
|
φ2
|
n×d
|
n×φ
|
|
KCB5600
|
2632
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
φ350
|
φ445
|
12-φ23
|
6-φ32
|
|
KCB7000
|
2662
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
φ350
|
φ445
|
12-φ23
|
6-φ32
|
|
KCB7600
|
2632
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
φ350
|
φ445
|
12-φ23
|
6-φ32
|
|
KCB9600
|
2662
|
2090
|
723
|
245
|
723
|
1465
|
1440
|
671
|
785
|
760
|
690
|
740
|
φ350
|
φ445
|
12-φ23
|
6-φ32
|
|
