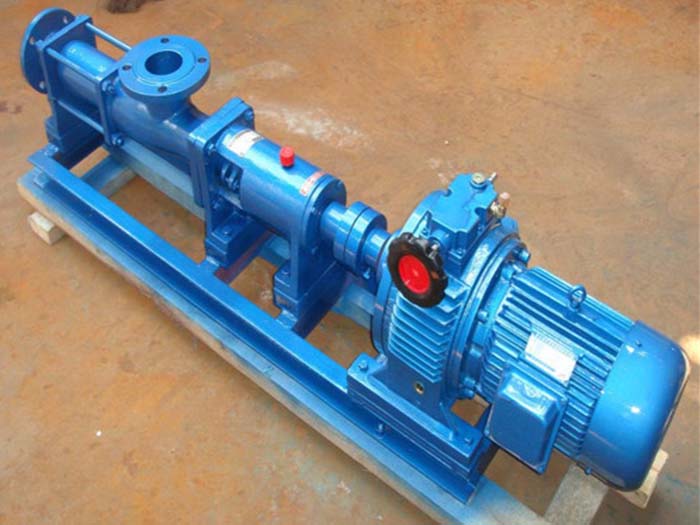

G型單螺桿泵是常用螺桿泵之一， 能輸送高固體含量的介質，體積小，使用方便，噪音低，結構簡單。 泵的安裝位置可以任意傾斜。輸送介質可以不同。屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。

G型單螺桿泵屬于轉子式容積泵，當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。襯套內表面具有雙螺紋，其任意截面為一長圓，兩端是半徑為R（等于螺桿截面半徑）的半圓，中間是長為4e的直線段。襯套的任意截面都是相同的長圓，只是彼此互相錯開一個角度。



螺桿裝入襯套后，螺桿表面與襯套內螺紋表面之間形成一個個封閉的腔室，同時任意截面也被分成上下兩個月牙形工作室。當螺桿旋轉時，靠近吸入室的一個工作室的容積逐漸增大，形成負壓，在壓差的作用下液體被吸入工作室。隨著螺桿的繼續轉動，工作腔容積不斷增大后，這個工作室封閉，并將液體沿軸向推向壓出室。與此同時上下兩個工作室交替循環地吸入和排出液體，因此液體被連續不斷地從吸入室沿軸向推向壓出室。

G型單螺桿泵螺桿具有單頭螺紋，其任意截面皆為半徑為R的圓，截面的中心位于螺旋線上且與螺桿的軸心線偏離一個偏心距e，繞軸旋轉且沿軸向移動而形成的頭數比Lobes：螺桿的定子的頭數T1比轉子的頭數T2多一個，即T1=T2+1。他們的比值成為頭數比。螺桿泵可以分為單頭（1：2）和多頭（2：3，3：4）等。頭數比越多，螺桿泵的輸出扭矩越大，轉速越低。反之，輸出的扭矩越小，轉速越高。
襯套內表面具有雙螺紋，其任意截面為一長圓，兩端是半徑為R（等于螺桿截面半徑）的半圓，中間是長為4e的直線段。襯套的任意截面都是相同的長圓，只是彼此互相錯開一個角度。

我公司生產的G型單螺桿泵使用方便，結構簡單，適用范圍廣，主要應用于：環境保護、船舶工業、石油工業、醫藥、日化、釀造業、建筑工業、采礦工業、化學工業、印刷、造紙工業。歡迎咨詢。
