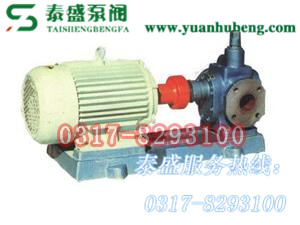

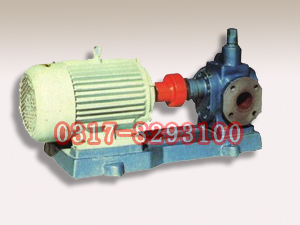

KCG、2CG型高溫泵/高溫齒輪泵采用自熱散熱結構,具有結構簡單,體積小,節約運行費用,性能好,使用可靠等特點。高溫泵/高溫齒輪泵適用于塑料橡膠加工、紡織印染、涂料、木材加工、造紙印刷等液態熱載加熱等各種工業。
KCG、2CG型高溫齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性的高溫液體,介質溫度可達250℃,粘度為5-1500cst。
高溫泵/高溫齒輪泵由齒輪、軸、泵體泵蓋、軸端密封等零部件組成,所有零件均選用合適的耐溫材料制造,泵內運轉零件均利用其輸送的介質潤滑。KCG、2CG型高溫齒輪泵配有安全閥,可防上_載對泵和電機造成損壞。
高溫泵的正常適用溫度為100度以?xún)?,如果需輸送高溫介質,可定做為高溫型,適用溫度可以在200度以?xún)?,也可定做帶保溫夾套對輸送的高溫介質進行保溫。
高溫泵是利用永磁耦合器原理的非接觸式扭矩傳輸齒輪油泵,當原動機帶動外磁鋼轉子時,通過磁場的作用帶動內磁鋼轉子同步旋轉,而內磁轉子與葉輪連接成一個整體,從而達到非接觸驅動葉輪轉動的目的。由于高溫泵的液體是封閉在一個靜止的隔離套,使高溫齒輪泵是一種全密封,無泄漏泵,從而_消除機械密封離心泵不可避免的跑,冒,滴,漏等弊端。
高溫泵在石油,化工,醫藥,電子等領域等到廣泛應用,越來越多的廠家,對高溫齒輪泵傳輸介質要求無泄漏過程的環境工作要求。
KCG、2CG型高溫齒輪泵概述:當一對齒輪在泵體內做嚙合傳動時,嚙合區前邊空間的壓力降低而產生局部真空,油池內的油在大氣壓作用下進入高溫齒輪油泵低壓區內的進油口,隨著齒輪的傳動,齒槽中的油不斷沿箭頭方向被帶至后邊的出油口把油壓出,從而提高油的壓力,送至機器中需要潤滑的部位。主動齒輪通過軸端的皮帶輪與動力(如電動機)相連接,為了防止油沿主動齒輪軸外滲,用密封填料、填料壓蓋、螺釘組成一套密封裝置。
性能參數表
型號 | 口 徑 m m | 流 量 | 排 出 壓 力 m p a | 吸 入真空 高 度 m | 工 作 溫 度 oC | 電機 |
L/min | M3/h | 功 率 | 型 號 |
KCG-1/0.6 | 25 | 16.5 | 1 | 0.6 | 5 | 250 | 1.5 | Y90L-4 |
KCG-1.5/0.6 | 25 | 25 | 1.5 | 0.6 | 5 | 250 | 1.5 | Y90L-4 |
KCG-2/0.6 | 25 | 33.3 | 2 | 0.6 | 5 | 250 | 2.2 | Y100L1-4 |
KCG-3/0.6 | 25 | 55 | 3 | 0.6 | 5 | 250 | 2.2 | Y100L1-4 |
KCG-5/0.6 | 40 | 83 | 5 | 0.6 | 5 | 250 | 3 | Y100L2-4 |
KCG-6/0.6 | 40 | 100 | 6 | 0.6 | 5 | 250 | 3 | Y100L2-4 |
KCG-7.5/0.6 | 50 | 125 | 7.5 | 0.6 | 5 | 250 | 4 | Y132M1-6 |
KCG-10/0.6 | 50 | 165 | 10 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
KCG-12/0.6 | 55 | 200 | 12 | 0.6 | 5 | 250 | 5.5 | Y132M2-6 |
KCG-15/0.6 | 55 | 250 | 15 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
KCG-18/0.6 | 55 | 300 | 18 | 0.6 | 5 | 250 | 5.5 | Y132S-4 |
KCG-38/0.6 | 100 | 633 | 38 | 0.6 | 5 | 250 | 15 | Y180L-6 |
KCG-38/1.0 | 100 | 633 | 38 | 1.0 | 3 | 250 | 22 | Y200L-6 |
KCG-58/0.6 | 100 | 633 | 58 | 0.6 | 5 | 250 | 18.5 | Y180L-4 |
KCG-58/1.0 | 100 | 633 | 58 | 1.0 | 3 | 250 | 30 | Y200L-4 |
