橋式稠油泵的泵體總成包括主動軸和從動軸。主動軸和從動軸的前部位于泵體內，而其后部位于箱體內。主動軸和從動軸的前端分別裝有轉子，兩者位于泵體內部分上裝有由密封套、O形密封圈和擋圈組成的密封組合件，兩者位于箱體內部分上分別裝有主動齒輪、從動齒輪和滾動軸承，主動齒輪與從動齒輪嚙合。
橋式
稠油泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全靠譜。
橋式
稠油泵為臥式容積式回轉泵適用于輸送各種有潤滑性的物質液體，如重油工業輕油，導熱油，植物油，油漆，染料等，粘稠溫度不高過260度不適應輸送高腐蝕性的含硬質顆?；蚶w維性的液體以及高揮發的閃點低的介質液體。如：乙醚汽油，苯等。

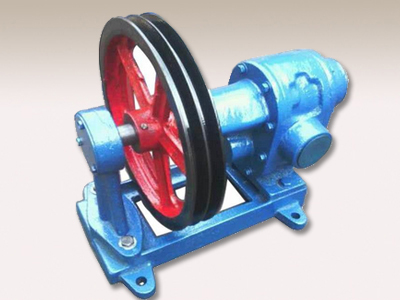

橋式稠油泵是由泵體、泵蓋、齒輪、軸端密封等主要配件組成。稠油泵采用橋式外裝皮帶輪傳動方式，稠油泵具有結構簡單，轉速低，噪聲小，價格低廉，經濟實用等特點。稠油齒輪泵適用于輸送溫度在于250°C以下，粘度在于2000mm²/S，以下的各類粘稠性液體，如：油漆、石蠟、高粘度油脂等。
橋式稠油泵采用不銹耐酸鋼材質時，耐用于食品、制藥、日用化學等行業輸送奶油、糖漿、醬類制品、油脂以及日用化學、制藥行業的各種液體膏劑制品等。
橋式稠油泵不適用于易燃、易爆、揮發性介質的輸送。
型 號 | 口徑
mm | 流量
m3/h | 轉速 r/min | 壓力
MPa | 吸上高度 （ M ） | 電動機 | 電機皮帶輪
直徑 mm |
功率 KW | 型 號 |
| 40CYB-3.5 | 40 | 3.5 | 470 | 0.6 | 3 | 2.2 | Y100L 1 -4 | Ø100 |
| 1.5 | 3 | Y100L 2 -4 |
| 40CYB-5 | 5 | 700 | 0.6 | 3 | Y100L 2 -4 |
| 1.5 | 4 | Y112M-4 |
| 40CYB-7 | 7 | 0.6 | 4 | Y112M-4 |
| 1.0 | 5.5 | Y132S-4 |
| 50CYB-5 | 50 | 5 | 470 | 0.6 | 3 | Y100L 2 -4 |
| 1.5 | 4 | Y112M-4 |
| 50CYB-7 | 7 | 700 | 0.6 | 4 | Y112M-4 |
| 1.5 | 5.5 | Y132S-4 |
| 70CYB-10 | 70 | 10 | 470 | 0.6 | 4 | Y112M-4 |
