產品概述:

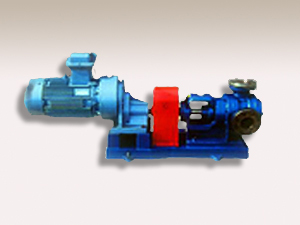

內環式高粘度泵因其可選用不同的材質和其_的結構,所以可以根據不同性質,用于不同粘度的介質輸送。內環式高粘度泵內外轉子轉向相同,磨損小,使用壽命長,特別適用高粘度稠度介質的輸送。NYP內環式高粘度泵是根據石油、化工、涂料、油脂、醫藥、染料、食品等行業的需求,研制開發的新型容積式泵。
適用介質溫度:-10℃ —200℃(NYPO.78和NYP2.3的適用溫度為-10℃ —80℃)。
適用介質粘度:1.0cSt—300,000cSt(NYPO.78和NYP2.3的適用粘度為1.0cSt—10,000cSt)。
NYP內環式高粘度泵的優點:
(1)輸送液體平穩,無脈動,振動小,噪音低。
(2)具有較強的自吸性能。
(3)正確的零件材料的選擇,可以進行各種腐蝕性介質,溫度200℃。
(4)內、外轉子轉動,磨損小,使用壽命長。
(5)泵的轉速與流量呈線性函數關系,可適當改變來改變泵的流量。
(6)內環式高粘度泵特別適用于高粘度的一致性介質的輸送。
內環式高粘度泵開始運轉前,對齒輪泵殼灌滿待輸送的液體,方便安全啟動。如果環境溫度低于冰點時,應提前向泵吸入熱蒸汽預熱,才可以啟動齒輪泵。內環式高粘度泵的旋轉方向與進、出油口符合。齒輪泵是_次運行,或長期閑置在使用之前,_在空載或小負荷運行在一個小時。如果在磨合期檢測溫度異常升高,泄漏,振動和噪音,你應該停止檢查。
內環式高粘度泵的軸承或法蘭盤和驅動電機應使用共同的安裝_,_,法蘭軸承或應具有足夠的剛度,齒輪泵操作,以減少產生的振動和噪聲。
性能參數表:
型號 | 流量 | 壓力 Mpa | 吸入及排出管口徑 | _汽蝕余量m | 效率 % | 減速方式 |
m3/h | I/min | 功率 KW | 轉速 r/min | 減速機 |
NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 |
NYP10/1.0 | 6 | 100 | 1.3 | Rp2 | 45 | 7.5 | 228 | YCJ112 |
8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 |
10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 |
12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 |
NYP30/1.0 | 18 | 300 | ¢80 | 54 | 15 | 305 | YCJ112 |
22 | 366.7 | ¢80 | 58 | 15 | 359 | YCJ112 |
28 | 466.7 | ¢80 | 65 | 15 | 479 | YCJ112 |
NYP50/1.0 | 50 | 833.3 | ¢150 | 52 | 37 | 128 | YCJ315 |
80 | 1333.3 | ¢150 | 58 | 45 | 208 | YCJ355 |
100 | 1666.6 | ¢150 | 65 | 55 | 253 | YCJ355 |
NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 | 皮帶輪傳動 |
2 | 33.3 | Rp11/2 | 43 | 3 | 640 |
NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 |
10 | 166.7 | Rp2 | 49 | 7.5 | 357 |
12 | 200 | Rp2 | 51 | 7.5 | 475 |
NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | | 55 | 3 | 960 | Y132S-6 | 與電機直聯 |
密封方式為機械密封 |
