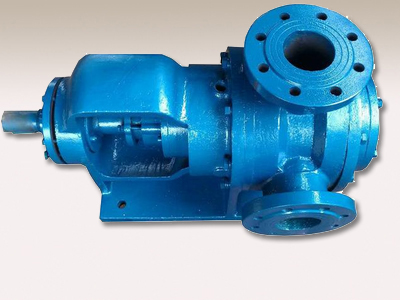

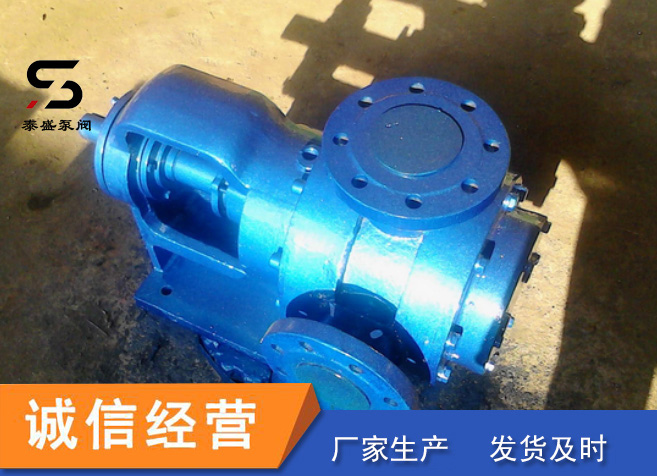

內環式高粘度泵主要由內外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。密封分機械密封和填料密封兩種形式，對于高溫、高粘稠度及腐蝕性較強的介質，選用填料密封（可選用磁力驅動，零泄露結構）。輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配閥，當泵或管路系統大過規定壓力時，閥打開，形成內部回流，確保系統正常運行。泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。



內環式高粘度泵是根據石油、化工、涂料、油脂、染料、食品等行業的需求，研制開發的新型容積式泵，由于該產品可選用不同的材質和其不同的結構，因此普遍應用于不同性質，不同粘度的介質輸送。

內環式高粘度泵輸送高粘度樹脂,聚氨酯,聚謎,聚乙烯等類似的高粘度物料；特別適用高粘度稠度介質的輸送；泵頭部、泵殼體、密封腔部分均可以帶保溫夾套。根據實際需要選擇需要保溫的地方；夾套與泵體鑄造成一體，保溫效果良好，能夠避免加工夾套產生的各種問題；需加熱時：通過熱蒸汽、導熱油等各種熱媒通入夾套。



型號	流量		壓力 Mpa	吸入及排出管口徑	_汽蝕余量m	效率 %	減速方式
	m3/h	I/min					功率 KW	轉速 r/min	減速機
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	95	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ95
	10	166.7		Rp2		51	7.5	357	YCJ95
	12	200		Rp2		54	7.5	475	YCJ95
NYP30/1.0	18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	95	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮帶輪傳動
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	與電機直聯
密封方式為機械密封
