產 品 說 明

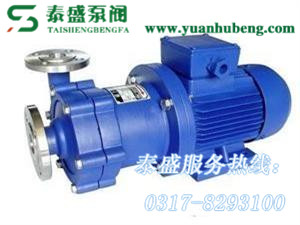

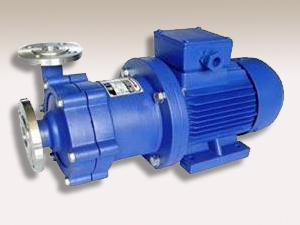

CQ型磁力泵產品概述：
CQ型磁力驅動泵（簡稱磁力泵），CQG型_磁力驅動泵（耐溫≤250℃）（簡稱磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，主要材料有不銹鋼、增強聚丙稀，工程塑料。設計合理、工藝_，具有全密封、無泄漏、_的特點，其性能達到國外同類產品的_水平。
磁力泵以靜密封取代動密封，使泵的過流部件處于_密封狀態，_解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用_、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
CQ型磁力驅動泵使用范圍：
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。
CQ型磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以 禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得_過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫 度<100℃，輸送吸入壓力不大于0.2mpa， 大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 換軸承和軸向動環。
CQ型磁力泵結構說明：
1 | 泵 殼 | 2 | 靜 環 | 3 | 動 環 |
4 | 葉 輪 | 5 | 密封圈 | 6 | 隔 板 |
7 | 隔離套 | 8 | 外磁鋼總成 | 9 | 內磁鋼總成 |
10 | 泵 軸 | 11 | 軸 套 | 12 | 聯接架 |
13 | 電 機 |
|
|
|
|
CQ型磁力泵性能參數：
型號 | 口徑 | 揚程
（m） | 流量 | 電機功率
（KW） | 轉速
（r/min） | 電壓
（V） | 吸程
（m） |
進口
（mm） | 出口 | （L/min） | （m3/h） |
10CQ-3 | 10 | 8 | 3 | 19 | 1.14 | 0.025 | 2850 | 220 | 2.5 |
14CQ-5 | 14 | 10 | 5 | 20 | 1.2 | 0.12 | 2900 | 380/220 | 3 |
16CQ-8 | 16 | 12 | 8 | 25 | 1.5 | 0.18 | 〃 | 380/220 | 3 |
20CQ-12 | 20 | 14 | 12 | 50 | 3 | 0.37 | 〃 | 380/220 | 4 |
25CQ-15 | 25 | 20 | 15 | 110 | 6.6 | 1.1 | 〃 | 380 | 4 |
32CQ-15 | 32 | 25 | 15 | 110 | 6.6 | 1.1 | 〃 | 〃 | 4 |
32CQ-25 | 32 | 25 | 25 | 110 | 6.6 | 1.1 | 〃 | 〃 | 4 |
40CQ-20 | 40 | 32 | 20 | 180 | 10.8 | 2.2 | 〃 | 〃 | 6 |
50CQ-25 | 50 | 40 | 25 | 240 | 14.4 | 4 | 〃 | 〃 | 6 |
50CQ-40 | 50 | 40 | 40 | 220 | 13.2 | 4 | 〃 | 〃 | 6 |
50CQ-50 | 50 | 40 | 50 | 130 | 7.8 | 5.5 | 〃 | 〃 | 6 |
65CQ-25 | 65 | 50 | 25 | 280 | 16.8 | 5.5 | 〃 | 〃 | 6 |
65CQ-35 | 65 | 50 | 35 | 450 | 27 | 7.5 | 〃 | 〃 | 6 |
80CQ-35 | 80 | 65 | 35 | 850 | 51 | 11 | 〃 | 〃 | 6 |
80CQ-50 | 80 | 65 | 50 | 850 | 51 | 15 | 〃 | 〃 | 6 |
