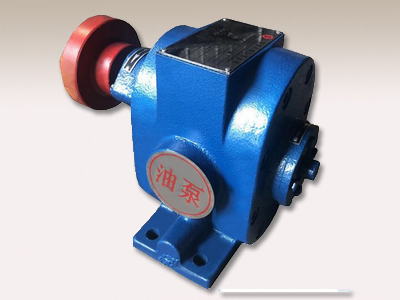

可調式齒輪泵的結構特點:
可調式齒輪泵是由泵體、泵蓋、齒輪、軸承套以及軸端密封等部件組成。齒輪均經氮化處理,有較高的硬度和承受摩擦性,與軸一同安裝在軸套內。泵內所有運轉部件均利用其輸送的介質潤滑。
可調式齒輪泵內四個軸承套在泵體內安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,容積率高。本
齒輪油泵結構簡單緊湊,使用維護方便,適應性較強,效率高。
可調式齒輪泵的適用范圍和主要用途:
可調式齒輪泵適用于輸送油溫180℃以下,無腐蝕性、不含金屬雜質的重油、煤焦油、機械油等性質類似的其它液體。
可調式齒輪泵的齒輪與推力板是浮動安裝的,因此齒輪與推力板之間的間隙是可以通過外置微調螺桿進行人工調整,從而可使工作時間排出壓力下降的泵重新恢復正常工作壓力,大大提高了泵的有效使用壽命??烧{式齒輪泵比較適用于燃油鍋爐、煤焦油深加工中的燃燒油噴射、加壓等場合使用。
泵型號 | 壓力 Mpa | 流量 | 轉速 r/min | 口徑 | 電動機 |
m3/h | L/min | 功率KW | 型號 |
TYB-10 | 1.6
| 0.6 | 10 | 1000 | G¾" | 1.1 | Y90L-6 |
TYB-20 | 1.6 | 1.2 | 20 | 1500 | G¾" | 1.5 | Y90L-4 |
TYB-35 | 1.6 | 2.1 | 35 | 1500 | G¾" | 2.2 | Y95L-4 |
TYB-60 | 0.8 | 3.6 | 60 | 1500 | G1" | 2.2 | Y95L-4 |
TYB-95 | 0.8 | 6.0 | 95 | 1500 | G1½" | 3.0 | Y95L2-4 |
