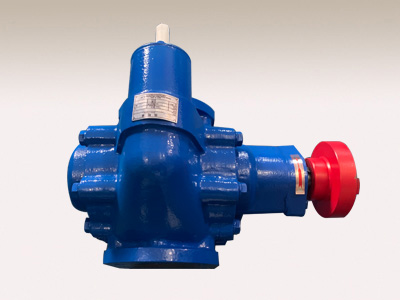

KCB鑄鐵齒輪油泵是我國的傳統產品,結構和設計是50年代初期引進蘇聯的產品,具有結構簡單,實用,使用維護方便等特點。KCB齒輪泵均設有保護閥,當KCB齒輪油泵超載時自動打開可對電機起保護作用,但不能作為常開式溢流閥來調節泵的工作壓力。
KCB鑄鐵齒輪油泵主要有齒輪、軸、泵體、閥門、軸端密封所組成。KCB齒輪泵內有設計合理的泄油和回油槽,輪在工作中承受的扭矩力小,因此泰盛泵閥KCB齒輪泵/齒輪油泵軸承負荷小,磨損小,泵效率高。KCB齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,適用于輸送粘度為5×10-6~1.5×10-3m2/s(5-1500cSt),溫度在300℃以下的具有潤滑性的油料。KCB齒輪泵在輸油系統中可用作傳輸、增壓泵;在燃油系統中可用作輸送、加壓、噴射的燃油泵;KCB齒輪泵在工業領域中,均可作潤滑油泵用。
KCB齒輪泵經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉,泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。另外因為KCB齒輪泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力小,因此軸承負荷小,磨損小,泵效率高。KCB齒輪泵設有閥門作為超載保護,閥門的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本KCB齒輪泵的閥門不能作減壓閥的長期工作,需要時可在管路上另行安裝。

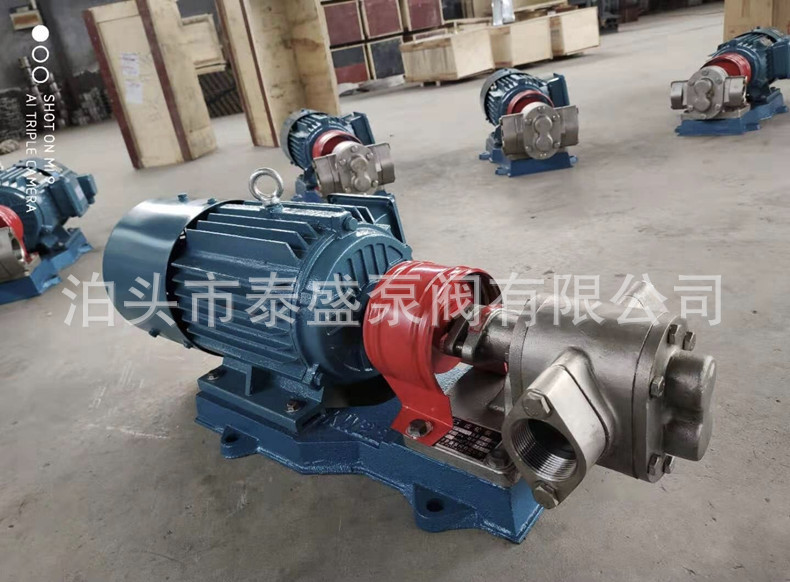

我廠生產的KCB齒輪油泵KCB–200以上規格的產品均將保護閥改為溢流閥,可在額定壓力范圍內任意調節泵的工作壓力,不用在管路上再另行安裝溢流閥等元件,起到調節和超載保護的雙層功能。全系列KCB齒輪油泵用三爪式彈性聯軸器與電機組成油泵整機。
本型KCB鑄鐵齒輪油泵常用于輸送常溫(120℃以下)、無腐蝕性、不含固體顆粒雜質和纖維的油類介質輸送、加壓以及作為各類機械設備稀油站中的潤滑泵使用,降低泵轉速可輸送呈流體的高粘度稠油介質。泵的性能參數見下圖表
型號 | 口徑 | 流量 | 工作壓力MPa | 吸入壓力MPa | 轉速 r/min | 電動機 |
m³/h | L/min | 功率 Kw | 型號 |
KCB-10 (2CY-0.6/1.45) | G¾″ | 0.6 | 10 | 1.45 | -0.05 | 1000 | 1.1 | Y90L-6 |
KCB-18.3 (2CY-1.1/1.45) | 1.1 | 18.3 | 1500 | 1.5 | Y90L-4 |
KCB-33.3 (2CY-2.0/1.45) | 2.0 | 33.3 | 1500 | 2.2 | Y100L-4 |
KCB-55 (2CY-3.3/0.33) | G1″ | 3.3 | 55 | 0.33 | 1500 | 1.5 | Y90L-4 |
KCB-83.3 (2CY-5.0/0.33) | G1½″ | 5.0 | 83.3 | 1500 | 2.2 | Y100L-4 |
注:KCB-55與2CY-3.3/0.33是同一種泵的兩種表示方法
本系列泵出廠配置:標配:泵頭、聯軸器
選配:泵座、電動機、防護罩、過濾器
型號 | 口徑 | 流量 | 工作壓力MPa | 吸入壓力MPa | 轉速 r/min | 電動機 |
m³/h | L/min | 功率 Kw | 型號 |
KCB-125 (2CY-7.5/0.33) | Φ50 | 7.5 | 125 | 0.33 | -0.05 | 1000 | 2.2 | Y112M-6 |
KCB-200 (2CY-12/0.33) | 12 | 200 | 1500 | 4.0 | Y112M-4 |
KCB-300 (2CY-18/0.36) | Φ70 | 18 | 300 | 0.36 | 1000 | 5.5 | Y132M-6 |
KCB-483.3 (2CY-29/0.36) | 29 | 483.3 | 1500 | 7.5 | Y132M-4 |
11 | Y160M-4 |
KCB-633 (2CY-38/0.28) | Φ100 | 38 | 633 | 0.28 | 1000 | 11 | Y160L-4 |
KCB-960 (2CY-58/0.28) | 58 | 960 | 1500 | 18.5 | Y180M-4 |
22 | Y180L-4 |
KCB-1200 | Φ125 | 72 | 1200 | 0.6 | 1000 | 37 | Y250M-6 |
KCB-1600 | Φ150 | 96 | 1600 | 1000 | 45 | Y280S-6 |
KCB-1800 | Φ200 | 112 | 1800 | 750 | 55 | Y315S-8 |
KCB-2500 | 150 | 2500 | 1000 | 75 | Y315S-6 |
KCB-2850 | Φ250 | 170 | 2850 | 750 | 90 | Y315L-8 |
KCB-3800 | 230 | 3800 | 1000 | 110 | Y315L-6 |
注:KCB-200與2CY-12/0.33是同種泵兩種表示方法
本系列泵出廠配置:標配:泵頭、聯軸器
選配:泵座、電動機、防護罩、過濾器
