產品概述:

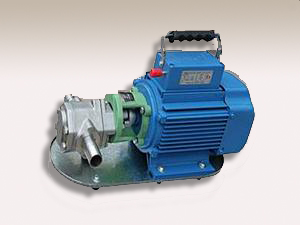

WCB齒輪油泵(普通型、不銹鋼型)屬于低壓力微型手提式節能輸油泵,_適用于無動力電源的出售單位油桶軸油 該泵采用了軸承與傳輸介質相隔離的結構,軸承進行單獨潤滑,齒輪采用合金鋼制造,并采取特殊的熱處理工藝,齒輪表面硬度可達HRC60以上,具有_強的耐磨性,提高了泵的壽命。 該泵與普通齒輪泵相比,在傳送無潤滑性或潤滑性差或含有微細顆粒的液體時,有很強的適用性,是典型的皂液泵
產品特點:
保養方便、性能可靠、使用壽命長、外觀簡潔、結構_合理、_標準、輸送液體不可含固體顆粒、輸送溫度不高于70℃。
產品用途:
WCB型齒輪油泵_適用于無動力電源的出售單位油桶車轉油,適用于煉油廠、電廠、電站、變電所(室)及油庫輸油。稀油潤滑系統的稀油轉運。如:輸送無潤滑性的油料、飲料、低腐蝕性的水等。
如;輸送無潤滑性的油料,飲料,低腐蝕性的水等,請選用整體
不銹鋼齒輪泵,本廠均有生產。
設計原理:
齒輪油泵的概念是很簡單的,即它的_基本形式_是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉,這個殼體的內部類似“8”字形,兩個齒輪裝在里面,齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間,并充滿這一空間,隨著齒的旋轉沿殼體運動,_后在兩齒嚙合時排出。在術語上講,齒輪泵也叫正排量裝置,即像一個缸筒內的活塞,當一個齒進入另一個齒的流體空間時,液體_被機械性地擠排出來。因為液體是不可壓縮的,所以液體和齒_不能在同一時間占據同一空間,這樣,液體_被排除了。由于齒的不斷嚙合,這一現象_連續在發生,因而也_在泵</FONT></U></A>的出口提供了一個連續排除量,泵每轉一轉,排出的量是一樣的。隨著驅動軸的不間斷地旋轉,泵也_不間斷地排出流體。泵的流量直接與泵的轉速有關。實際上,在泵內有很少量的流體損失,這使泵的運行效率不能達到100%,因為這些流體被用來潤滑軸承及齒輪兩側,而泵體也絕不可能無間隙配合,故不能使流體100%地從出口排出,所以少量的流體損失是必然的。然而泵還是可以良好地運行,對大多數擠出物料來說,仍可以達到93%~98%的效率。對于粘度或密度在工藝中有變化的流體,這種泵不會(huì )受到太多影響。如果有一個阻尼器,比如在排出口側放一個濾網或一個限制器,泵則會(huì )推動流體通過它們。如果這個阻尼器在工作中變化,亦即如果濾網變臟、堵塞了,或限制器的背壓升高了,則泵仍將保持恒定的流量,直至達到裝置中_弱的部件的機械_(通常裝有一個扭矩限制器)。對于一臺泵的轉速,實際上是有限制的,這主要取決于工藝流體,如果傳送的是油類,泵則能以很高的速度轉動,但當流體是一種高粘度的聚合物熔體時,這種限制_會(huì )大幅度降低。推動高粘流體進入吸入口一側的兩齒空間是非常重要的,如果這一空間沒有填充滿,則泵_不能排出準確的流量,所以PV值(壓力×流速)也是另外一個限制因素,而且是一個工藝變量。由于這些限制,
齒輪泵制造商將提供一系列產品,即不同的規格及排量(每轉一周所排出的量)。這些泵將與具體的應用工藝相配合,以使系統能力及價格達到_優。
產品參數:
型號 | 流量
L/min | 輸送高度
(m) | 重量
(kg) | 驅動功率
(w) | 使用電源
(v) |
S-10 | 10 | 15 | 16 | 180 | 110/220 |
250 | 380 |
S-25 | 25 | 15 | 21 | 370 | 110/220 |
25 | 550 | 380 |
S-50 | 50 | 15 | 40 | 1100 | 380 |
S-125 | 125 | 15 | 76 | 2200 | 380 |
WCB30 | 30 | 30 | 17 | 370 | 220 |
WCB50 | 50 | 30 | 19 | 550 | 220 |
WCB75 | 75 | 30 | 21 | 750 | 220 |
WCB30P | 30 | 30 | 17 | 370 | 220 | 不銹鋼 |
WCB50P | 50 | 30 | 19 | 550 | 220 |
WCB75P | 75 | 30 | 21 | 750 | 220 |
