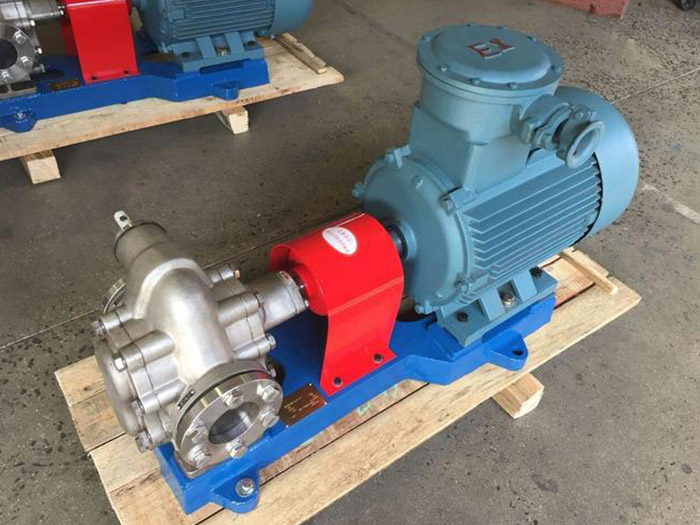

不銹鋼齒輪泵是工業行業中常用泵之一,可以用于小流量、高揚程的用水系統,使用安全可靠,維修方便,輸送介質范圍廣泛。不銹鋼齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒,齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪,高溫齒輪泵常采用變位齒輪,輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。齒輪與軸制成一體,其剛性及可靠性高于齒輪與軸單獨制造的齒輪泵。國外低壓齒輪泵的齒輪常采用方形結構,即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度齒輪泵的輪齒寬度小于其齒頂圓直徑,這是為了減小齒輪的徑向受壓面積,降低齒輪、軸承的載荷。 不銹鋼齒輪泵是一種新型的輸送液體的機械,具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。
不銹鋼齒輪泵維修方法:
1.齒輪泵軸磨損后的維修
齒輪泵中軸的磨損主要是因為軸兩端與支撐滾針間的摩擦磨損,使軸徑變小。如果是輕微磨損,可通過鍍一層硬鉻來加大此部位軸的直徑尺寸,使軸得到修復。如果軸磨損嚴重,則應45鋼或40cr鋼重新制造,軸毛坯經粗、精車后,軸承部位要熱處理, 硬度為hrc60-65,然后再經磨削,使軸承配合部位表面粗糙度 ra不大于0.32μm;軸的圓度和圓柱度允差為0.005mm;與齒輪配合部位按h7/h6、表面粗糙度ra應不大于0.63μm。
2.齒輪泵泵體磨損后的維修
泵體內表面磨損主要是吸油區段圓弧形工作面.如果出現輕微磨損,可用油石修磨去毛刺后使用。泵體是由鑄鐵鑄造毛坯成型, 出現嚴重磨損時應更換新件。如果泵內齒輪兩端面是用磨削修復, 則泵體寬度尺寸也要改變,與齒輪兩端修磨去掉的尺寸相等,重新加工后的泵體兩端面應達到技術要求。
3.齒輪泵兩端蓋磨損之后的維修
齒輪泵的端蓋用鑄鐵制造,出現磨損現象后,輕微的可在平板上研磨修平,磨損比較嚴重時應在平面磨床上磨削修平。修磨后的端蓋與泵體配合連接的平面接觸應不低于85%.平面度允差、端面對孔中心線的垂直度允差、兩端面的平行度允差和兩軸孔中心線的平行度允差均為0.01mm。磨削后的表面粗糙度ra應不大于1. 5μm。
4.齒輪泵用滾針軸承的維修更換
泵中零件維修后,軸承滾針應更換。對滾針要求是:全部滾針直徑的尺寸誤差不應大于0.003mm,長度允差為0.1mm,與軸配合間隙應在0.01mm左右;滾針裝配時要按數量要求充滿軸承殼內,滾針間要相互平行布置。
我公司生產的不銹鋼齒輪泵運行穩定,使用可靠,可輸送介質多樣,適用范圍廣泛,如有需要歡迎咨詢。
