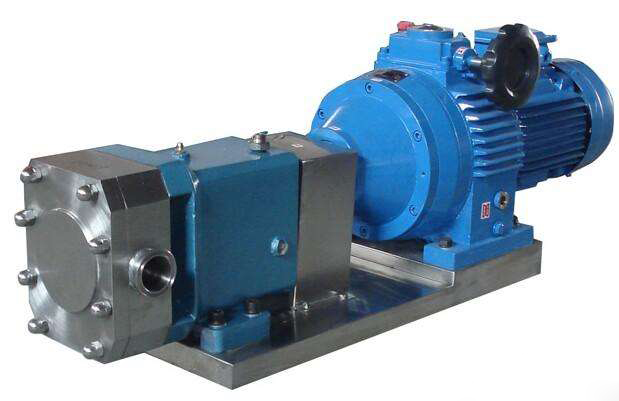

不銹鋼食品轉子泵屬于回轉式容積泵,效率高,壽命長,適于輸送溫度-30℃— +80℃,粘度為30-1.0×105cst,含有固體顆粒的懸浮液體及具有腐蝕性和衛生性要求高的介質,泵體內部與介質接觸的零部件均采用不銹鋼材料,并且可以根據介質不同的物理特性,改變泵的轉速。
結構特征:
不銹鋼食品轉子泵的結構:采用聯軸整體組裝,使體積變?。ㄩL(cháng)度可以減
短100-250mm),減少占地面積,結構緊湊,外包不銹鋼,鏡面拋光,外形美觀,檔次高,避免原來涂膏刷漆的脫落。
性能優化:采用聯軸整體組裝,減少彈性聯軸器功率消耗,噪音及磨損更換而提高工作效率,得到了恨高的效率,較小的內部滑動和更長的使用壽命。
工作原理:
轉子泵依靠?jì)赏椒聪蜣D動的轉子(齒數為2—4)在旋轉過程中于進口處產生吸力(真空度),從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間,并按a→b→c→d的次序運轉。運轉至位置a時,只有I室中充滿介質;到位置b時,B室中封閉了部分介質;到位置C時,A室中也封閉了介質;到位置d時,A室B室與Ⅱ室相通,介質即被輸送至出料口。如此循環往復,介質(物料)即被源源不斷輸送出去。
技術參數:
1. 流量:Q=200升/小時~48,000升/小時
2. 輸送物料粘度范圍:0.2CP~500,000CP
3. 出口高壓力:0.8-1.2Mpa(在高粘度時)
4. 產品溫度從-30℃~150℃
產品特點:
與離心泵(奶泵)的比較:離心泵由于其結構簡單,造價低而得到了廣泛的應用。它與轉子泵比較主要有以下幾點區別: 化工泵 衛生泵
(1)轉子泵屬容積式泵,輸送流量可以較好的控制也可方便地制成變量泵。而離心泵的輸出流量是不能控制的,隨著阻力的增加而下降;轉子泵有較強的自吸能力,而離心泵在運轉前必需先充滿液體。
(2)轉子泵的轉速很低,一般在200rmp至600rmp之間,被輸送的物料被平穩地輸出而其成份不會(huì )受到破壞。而離心泵的轉速很高,被輸送物料受到強力的撞擊以及離心力的作用,所以離心泵在輸送混合物時經常產生物質成份不一的現象,使成品的質量下降。而萬用輸送泵正是解決這一問題的很好選擇,所以它特別適用于輸送混合料甚至含有固體顆粒的物料。
(3)轉子泵可用于輸送粘度很高的物質,所以又稱膠體泵。而離心泵無此特性。
(4)轉子泵可以方便地制成輸出壓力較高的品種,如150kgf/cm2,適宜于長距離或高阻力定量輸送。
(5)轉子泵的制作較復雜精密,成本高,這也是它與離心泵相比很大的區別。
不銹鋼食品轉子泵應用范圍:
食品工業:酸牛 奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、汽 凝膠、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、香精、肥皂、香脂等。
制藥工業:各型丸糊、乳化劑、糖漿、營養液、中藥、膏狀藥劑、生物制品、魚花粉、蜂皇漿、疫苗。
化工工業:脂肪、溶劑、樹脂、聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油劑、乳化瀝青、膠粘劑、塑料、、玻璃鋼、皮革 等。
建筑工業:各種涂料。包括內外墻涂料、防腐料、陶瓷涂料、油漆涂料、陶瓷釉料等。
其它工業:塑料工業、紡織工業、造紙工業、煤炭浮劑、納米材料、生物化工等行業。
型號 | 流量 L/100r | 壓力 MPa | _轉速 r.p.m | 配套功率 KW | 口徑 mm |
3-2RP-6-1.0 | 28 | 1.0 | 400 | 2.2 | 50 |
3-2RP-28-0.6 | 58 | 0.6 | 960 | 5.5 | 50 |
3-2RP-156-0.7 | 156 | 0.7 | 720 | 22 | 100 |
3-2RP-350-0.9 | 350 | 0.9 | 650 | 75 | 125 |
