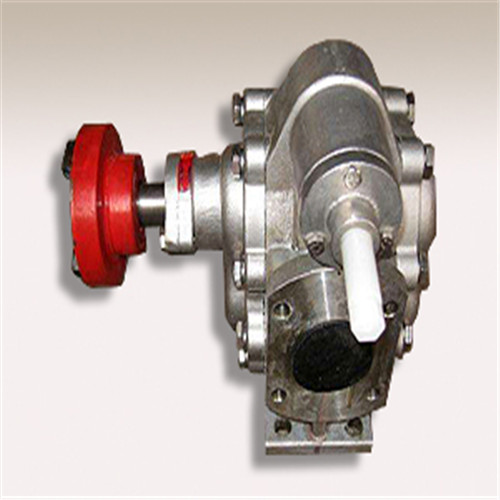

不銹鋼齒輪泵主要應用于小流量、高揚程的用水系統,如飲用水供應系統、壓力鍋爐供水系統、高純度凈水系統以及醫藥、食品、精細化工、造紙等行業的沖洗、噴灑等工藝過程。 在輸油系統中可用作傳輸,增壓泵;在燃油系統中可用作輸送,加壓,噴射的燃油泵;在液壓傳動系統中可用作提供液壓動力的液壓泵;在工業領域中,可作潤滑油泵用。
一.滑動軸承
不銹鋼齒輪泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐摩擦性能,所以不銹鋼齒輪泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小,所以軸承間隙不得過小,以免發生抱軸事故。
由于不銹鋼齒輪泵的滑動軸承以所輸送的介質進行潤滑,所以應根據不同的介質及使用工況,選用不同的材質制作軸承。
二.隔離套
在采用金屬隔離套時,隔離套處于一個正弦交變的磁場中,在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。渦流的表達式為:其中Pe-渦流;K—常數;n—泵的額定轉速;T-磁傳動力矩;F-隔套內的壓力;D-隔套內徑; 一材料的電阻率; —材料的抗拉強度。當泵設計好后,n、T是工況給定的,要降低渦流只能從F、D等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套,在降低渦流方面效果明顯?!?/span>
三.冷卻潤滑液流量的控制
不銹鋼齒輪泵運轉時,須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%,內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時,將導致介質溫度高于永磁體的工作溫度,使內磁轉子逐步失去磁性,使磁力傳動器失效。當介質為水或水基液時,可使環隙區域的溫升維持在3-5℃;當介質為烴或油時,可使環隙區域的溫升維持在5-8℃。
四.永磁體
由稀土永磁材料制成的永磁體工作溫度范圍廣(-45-400℃),矯頑力高,磁場方向具有很好的各向異性,在同極相接近時也不會(huì )發生退磁現象,是一種很好的磁場源。
五.保護措施
當磁力傳動器的從動部件在過載情況下運行或轉子卡死時,磁力傳動器的主、從動部件會(huì )自動滑脫,保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下,將產生渦損、磁損,造成永磁體溫度升高,磁力傳動器滑脫失效。
不銹鋼齒輪泵通過改變齒輪泵的構造,來提高齒輪泵的耐酸及耐磨性能。
