1. 使用溫度不合理。磁力泵輸送的物料溫度過(guò)高,大過(guò)了磁性材料允許的使用溫度。舉個(gè)例子,對于磁鋼采用釹鐵硼的泵,其使用溫度需小于150℃,如果系統溫度超150℃,將很快導致磁鋼退磁。
2. 長(cháng)時(shí)間低揚程運行。例如額定點(diǎn)流量25 m3/h, 揚程50m,如果偏離額定點(diǎn)運行(比如揚程只有10多米),則泵內部回流壓力下降,循環(huán)不暢,金屬隔離套渦流熱帶不走,其溫度將急劇上升,磁鋼也會(huì )退磁。
3. 管路配套不合理。例如要求進(jìn)口配DN65管路,如果配套小于65mm的管路,則流量供不應求,也會(huì )容易造成內部循環(huán)不暢,熱量不易被帶走,系統溫度超磁鋼使用溫度。
4. 滑動(dòng)軸承磨損沒(méi)及時(shí)更換。由于不及時(shí)更換,則會(huì )出現內磁轉子和隔離套內壁摩擦現象,導致隔離套溫度上升,磁鋼退磁。
5.
磁力泵空轉運行。這種情況下使金屬隔離套和內磁轉子溫度急劇上升,超磁鋼使用溫度,會(huì )很快導致內磁轉子磁鋼退磁。
6. 泵進(jìn)出口管路堵塞。這種情況重則造成磁力泵空轉,輕則影響泵內部的循環(huán),溫度上升;而且出口管路堵塞也會(huì )由于泵內循環(huán)無(wú)法進(jìn)行使磁鋼退磁。泵進(jìn)口管路如果裝有過(guò)濾器,要定期清洗過(guò)濾器,確保過(guò)濾面積在合理的范圍。
7. 轉子部件異???。由內磁和葉輪組成的轉子部件被機械類(lèi)雜質(zhì)卡住無(wú)法運轉,但電機沒(méi)有及時(shí)停下來(lái),會(huì )導致磁鋼退磁。
8. 汽蝕現象。各種原因使泵產(chǎn)生汽蝕現象會(huì )造成磁鋼退磁。

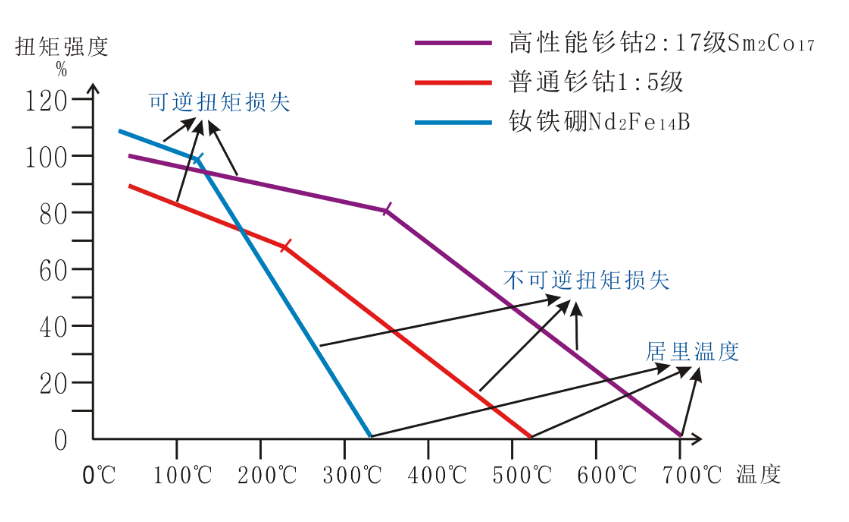

通過(guò)上述原因我們可以看出,溫度是影響磁力泵磁鋼退磁的主要原因。為了能夠讓大家更直觀(guān)的理解溫度對磁扭矩強度的影響,請大家看下面這張折線(xiàn)圖。
通過(guò)折線(xiàn)圖我們可以看出,
當溫度超150℃,釹鐵硼材質(zhì)的磁鋼將會(huì )進(jìn)入不可逆扭轉損失。
當溫度超250℃,普通釤鈷材質(zhì)的磁鋼將會(huì )進(jìn)入不可逆扭轉損失。
當溫度超350℃,高性能釤鈷材質(zhì)的磁鋼將會(huì )進(jìn)入不可逆扭轉損失。
磁力泵磁鋼退磁的原因便分析到這里了,如果介紹不全面還請大家多多分享,如需購買(mǎi)磁力泵及工業(yè)用泵歡迎來(lái)電咨詢(xún)泰盛客服。
