注：3G、3GR系列三螺桿泵安裝尺寸相同 請參考

        三螺桿泵性能曲線圖

       3G、3GR系列三螺桿泵的性能參數，是在介質粘度為75cst時的確定的。性能參數表中給出的參數值適用于介質粘度為3-760cst范圍內，_出這個范圍則根據用戶提出的性能參數要求要求另行確定。
　　各型螺桿泵性能參數中給出的排出壓力是_工作壓力值，在此范圍內均能正常工作，其工作范圍風圖。

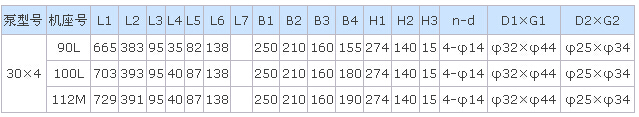

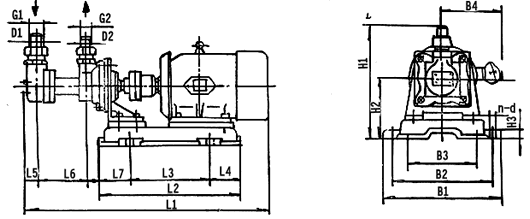

 3G、3GR30×4外形及安裝尺寸

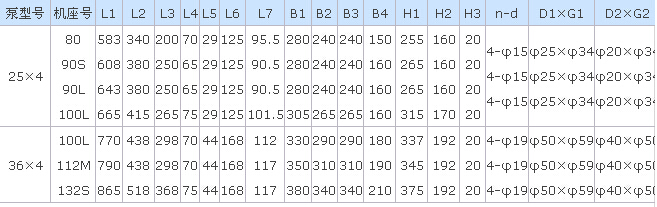

3G、3GR25×4、3G、3GR36×4外形及安裝尺寸





 3G/3GR42×4外形及安裝尺寸

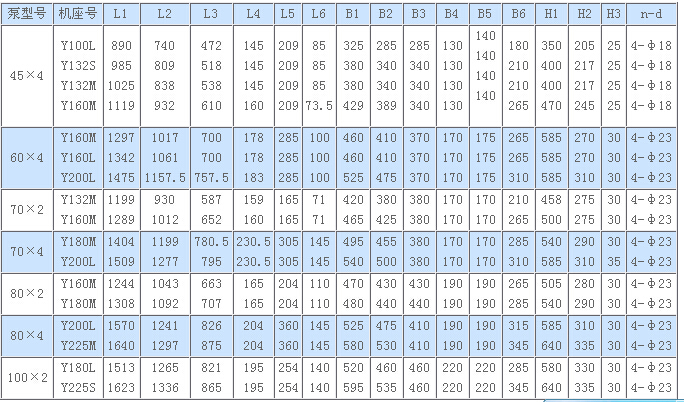

3G、3GR45-100×2外形及安裝尺寸





3G、3GR100×4外形及安裝尺寸

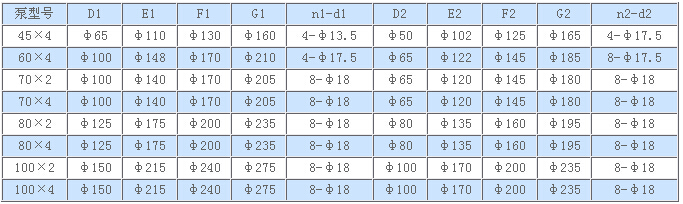

                              地腳螺栓孔尺                                                    進出口法蘭尺寸
